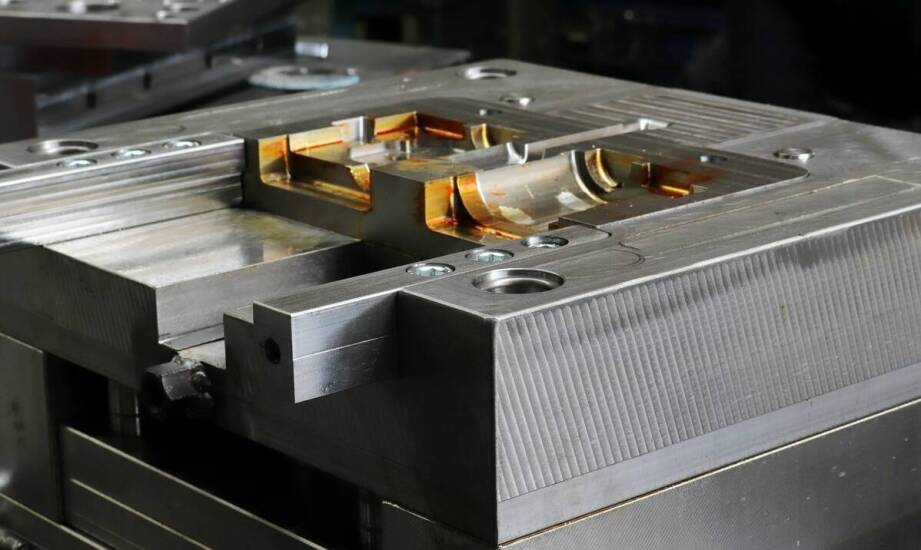

Jakie decyzje techniczne przesądzają o trwałości formy wtryskowej w seryjnej produkcji

W produkcji seryjnej, gdzie liczy się każdy ułamek sekundy cyklu, forma wtryskowa jest sercem procesu. Jednak firmy z branży motoryzacyjnej, AGD czy farmaceutycznej często zmagają się z narzędziami, które tracą stabilność wymiarową już po kilkudziesięciu tysiącach cykli. Skutkuje to wadami wyprasek, takimi jak niedolewy czy wypaczenia, co generuje koszty i opóźnia realizację zamówień. Kluczem do przewidywalności i rentowności jest zrozumienie, jakie decyzje techniczne, podjęte na długo przed pierwszym wtryskiem, decydują o trwałości i niezawodności formy.

Fundamenty trwałości – kluczowe decyzje na etapie projektu

Proces tworzenia niezawodnej formy zaczyna się od precyzyjnej analizy danych wejściowych. Geometria detalu, a zwłaszcza stosunek grubości ścianek, obecność podcięć i promień zaokrągleń, determinuje złożoność konstrukcji. Cienkie ścianki wymagają wysokiego ciśnienia wtrysku, a nagłe zmiany grubości grożą powstaniem zapadnięć. Równie ważny jest rodzaj tworzywa sztucznego – polimery o wysokim skurczu (jak PP) wymagają innej kompensacji wymiarowej w gnieździe niż materiały o niskiej kurczliwości (jak ABS). Dokładne określenie tolerancji wymiarowych, sięgających często 0,05–0,2 mm, oraz docelowego wolumenu produkcji pozwala zakwalifikować narzędzie do odpowiedniej klasy wykonania.

Trwałość formy jest bezpośrednio związana z doborem materiału, z którego wykonane są jej kluczowe elementy. Dla serii prototypowych lub krótkich serii produkcyjnych wystarczające mogą być stopy aluminium. Jednak przy produkcji masowej niezbędna jest stal narzędziowa. Stal 1.2311 (P20), wstępnie ulepszona cieplnie do twardości 28–32 HRC, jest standardem dla serii sięgających kilkuset tysięcy cykli. Przy milionowych nakładach lub pracy z tworzywami abrazyjnymi (np. z włóknem szklanym) stosuje się stale o wyższej odporności na ścieranie, takie jak H13, hartowane do twardości 46–50 HRC.

Niezwykle istotnym, choć często niedocenianym elementem projektu, jest układ chłodzenia. Równomierne i wydajne odprowadzanie ciepła z formy decyduje o czasie cyklu oraz jakości wymiarowej wypraski. Niewłaściwie zaprojektowane chłodzenie prowadzi do wypaczeń detali i wydłuża czas potrzebny na ich stabilizację. W zaawansowanych formach stosuje się chłodzenie konformalne, którego kanały podążają za skomplikowaną geometrią detalu, zapewniając optymalne warunki termiczne.

Sama stal to nie wszystko. Kluczową rolę odgrywa obróbka cieplno-chemiczna i wykończenie powierzchni. Procesy takie jak azotowanie zwiększają twardość powierzchniową gniazd i rdzeni do 60–70 HRC, tworząc warstwę odporną na zużycie i korozję. Z kolei precyzyjne polerowanie powierzchni formujących, często do chropowatości Ra na poziomie 0,2–0,4 µm, nie tylko zapewnia estetykę wypraski, ale także ułatwia jej uwolnienie z gniazda. Minimalizuje to ryzyko uszkodzeń i skraca czas cyklu.

Precyzja wykonania i weryfikacja – od modelu do gotowej wypraski

Po zdefiniowaniu założeń projekt przenoszony jest do środowiska cyfrowego. Inżynierowie tworzą model 3D formy w oprogramowaniu CAD, często wspomagając się symulacjami przepływu tworzywa, by zoptymalizować punkty wtrysku i układ chłodzenia. Następnie programiści CAM przygotowują ścieżki narzędzi dla maszyn sterowanych numerycznie. Główne kontury i kieszenie są wykonywane metodą frezowania CNC, natomiast skomplikowane kształty, ostre naroża i głębokie żebra wymagają obróbki elektroerozyjnej (EDM).

Projekt musi również uwzględniać sposób doprowadzenia tworzywa do gniazda. Wybór między układem zimno- a gorącokanałowym wpływa na koszty, ilość odpadu i jakość detalu w miejscu wtrysku. Kluczowe jest także odpowiednie odpowietrzenie gniazda formującego. Niewielkie szczeliny wentylacyjne pozwalają na ucieczkę powietrza wypieranego przez płynne tworzywo, zapobiegając niedolewom i efektowi Diesla (przypaleniom).

Po obróbce wszystkich komponentów następuje etap montażu i precyzyjnego pasowania. Tolerancje na poziomie 0,01 mm dla elementów prowadzących czy zamków są kluczowe dla zapobiegania powstawaniu wypływek i zapewnienia długiej żywotności narzędzia. Ostateczną weryfikacją jest uruchomienie formy na wtryskarce. To właśnie podczas pierwszych prób ujawniają się problemy niewidoczne w modelu cyfrowym. Kompleksowa usługa, jaką jest produkcja form wtryskowych Warszawa, obejmuje także ten etap optymalizacji parametrów procesu. Błędy takie jak niedolewanie (short shot) czy wypaczenia (warpage) są korygowane przez regulację ciśnienia, temperatury i czasu chłodzenia.

Trwałość formy wtryskowej nie jest dziełem przypadku, lecz wynikiem świadomych decyzji podejmowanych na każdym etapie – od analizy detalu, przez dobór stali, po precyzyjny montaż i próby. W branżach takich jak lotnicza, medyczna czy motoryzacyjna, gdzie powtarzalność i zgodność z normami jakościowymi są krytyczne, nie ma miejsca na kompromisy. Inwestycja w starannie zaprojektowane i solidnie wykonane narzędzie zwraca się wielokrotnie w postaci stabilnej, przewidywalnej produkcji i minimalizacji kosztów związanych z przestojami i brakami.
