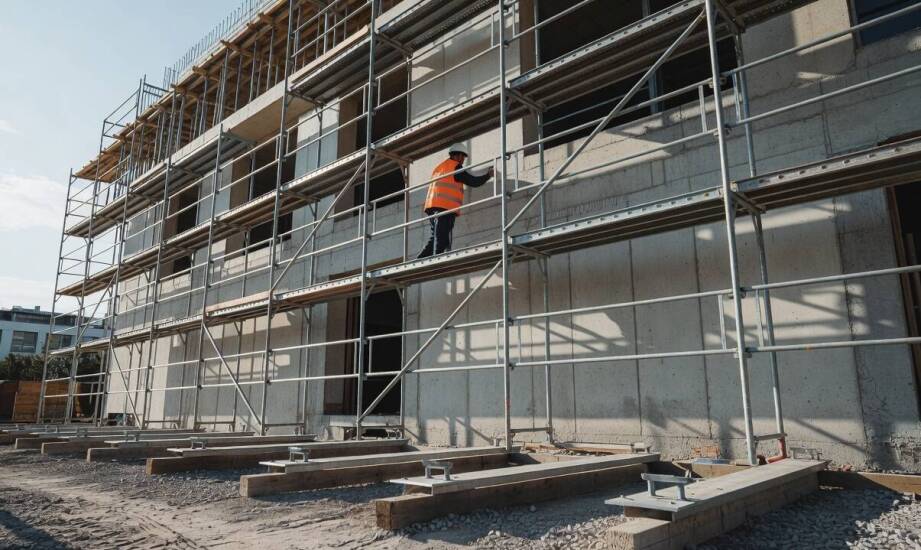

Od analizy podłoża po protokół odbioru — kluczowe etapy wznoszenia bezpiecznej konstrukcji rusztowaniowej

Wznoszenie bezpiecznej konstrukcji rusztowaniowej to wieloetapowy proces inżynieryjny, który wymaga skrupulatnej oceny dokumentacji technicznej i warunków panujących na placu budowy. Kluczowym krokiem jest dokładna weryfikacja przewidywanych obciążeń oraz bezwzględne wyznaczenie strefy niebezpiecznej wokół obszaru prowadzonych prac. Dokumentacja bazowa zawiera instrukcję montażu, użytkowania i demontażu, która musi zachować pełną zgodność z normą PN-EN 12811-1. Ocena nośności uwzględnia klasy użytkowe od 1 do 6, gdzie najwyższe poziomy dopuszczają obciążenie pomostów sięgające nawet 600 kg/m². Wyznaczoną strefę niebezpieczną należy wyraźnie wygrodzić i odpowiednio oznakować żółtymi tablicami ostrzegawczymi jeszcze przed przywiezieniem pierwszych elementów. Odpowiednie zaplanowanie przestrzeni zapobiega przypadkowemu wejściu osób postronnych w zasięg potencjalnego upadku narzędzi lub detali montażowych.

Jak przygotować podłoże pod system modułowy?

Odpowiednia nośność gruntu pod stopkami regulowanymi stanowi fundament stabilności całego szkieletu i musi wynosić co najmniej 0,1 MPa. Orientacyjnie przyjmuje się bezpieczne wartości na poziomie 100–200 kPa w zależności od docelowej konfiguracji oraz całkowitego ciężaru. Posadowienie na trudnych gruntach nasypowych lub torfowych zmusza wykonawców do stosowania dodatkowych elementów rozkładających punktowy nacisk. Wykorzystywane drewniane podkłady o grubości minimum 4 cm i szerokości 20 cm układa się zawsze prostopadle do płaszczyzny ściany. Bezpieczeństwo układu wymaga, aby na jednym elemencie nośnym opierały się jednocześnie co najmniej dwie stopy regulowane. Układanie podstawy zaczyna się od najwyższego punktu terenu, co skutecznie zapobiega późniejszemu nierównomiernemu osiadaniu i odchyleniom struktury.

Prawidłowe montowanie rusztowań zakłada ścisłe trzymanie się reżimu technologicznego na każdym etapie budowy siatki. Proces ten obejmuje precyzyjne ustawienie pierwszych stóp fundamentowych z kontrolą pionu i poziomu przy użyciu dokładnej poziomicy. Właściwy projekt techniczny określa maksymalne tolerancje pionowania ram, które umożliwiają ryglowanie kolejnych elementów. Odchylenia te zależą od obliczeń statycznych i nie mogą przekraczać rygorystycznych wartości podanych przez producenta. Systematyczne weryfikowanie geometrii dolnych poziomów zapobiega powielaniu i potęgowaniu błędów na wyższych kondygnacjach roboczych.

Jak zapewnić stateczność konstrukcji na wysokości?

Trwałe łączenie szkieletu z bryłą obiektu staje się technologiczną koniecznością, gdy całkowita wysokość rusztowania przekracza mniejszy wymiar podstawy. Właściwie dobrane kotwy stabilizują całą instalację co drugie pole w poziomie i co drugą kondygnację w układzie pionowym, przy zachowaniu przesunięcia sąsiednich rzędów. Punkty mocujące instaluje się począwszy od drugiego poziomu pomostów, a siła wyrywająca pojedynczy element z muru nie może przekroczyć 2,5 kN. Specyfika najwyższej kondygnacji wymusza kotwienie w co drugim polu, przy czym rusztowanie nie może wystawać więcej niż 3 metry ponad linię ostatnich zamocowań. Brak odpowiedniej liczby zakotwień drastycznie obniża odporność na silne podmuchy wiatru.

Boczne usztywnienie w płaszczyźnie pionowej i poziomej zapewniają diagonalne stężenia ukośne. Standardowe realizacje fasadowe wymagają instalacji tych metalowych rur po zewnętrznej stronie, zazwyczaj w formie dwóch stężonych pól na całej długości układu. Odległość między usztywnionymi fragmentami siatki w żadnym wypadku nie może przekraczać 10 metrów. Błędy podczas rozmieszczania przekątnych, w tym pominięcie naprzemiennego kierunku rur lub stworzenie pustych przerw w ciągu, prowadzą do niebezpiecznej utraty stateczności przestrzennej.

Bezpieczna komunikacja pionowa na placu opiera się na wbudowanych drabinach włazowych lub oddzielnych wieżach schodowych. Odległość między wyznaczonymi punktami wejścia dla załogi wynosi maksymalnie 40 metrów na danej długości. Każdy podest roboczy zlokalizowany powyżej 2 metrów wymaga szybkiego montażu pełnego zabezpieczenia krawędzi, na które składa się poręcz główna na wysokości 1,1 metra, poręcz pośrednia i drewniany krawężnik burtowy o wysokości 0,15 metra. Szczelne wypełnienie przestrzeni między tymi barierami blokuje możliwość wysunięcia się materiałów i zapewnia komfort operatorom.

Co sprawdza inspektor podczas odbioru technicznego?

Finalizacja prac montażowych wiąże się nierozerwalnie z drobiazgowym odbiorem technicznym, który warunkuje legalne wpuszczenie pracowników na pomosty. Inspektor ocenia kompletność założonych barier ochronnych, stan krzyżowych stężeń, poprawność rozmieszczenia kotew oraz parametry stabilności podłoża. W firmie SCAFF Rusztowania przeprowadzamy takie procedury przy każdym stawianiu systemów modułowych Plettac dla zakładów przemysłowych z terenu województwa dolnośląskiego. Nasze doświadczenie w obsłudze regionalnych hut i kopalni potwierdza, że rygorystyczne trzymanie się norm zapobiega wypadkom przy późniejszej eksploatacji.

Zatwierdzony dokument przekazania musi uwzględniać precyzyjne dane podmiotu użytkującego, dokładne przeznaczenie szkieletu oraz wyliczone maksymalne wartości dopuszczalnych obciążeń. Wypełniony protokół rejestruje również dokładną datę przekazania struktury i jednoznacznie wyznacza obowiązujące ramy czasowe dla kolejnych przeglądów okresowych. Złożenie podpisu przez uprawnionego kierownika budowy stanowi ostateczne zatwierdzenie poprawności wykonanego montażu i pozwala rozpocząć zaplanowane prace budowlane lub modernizacyjne.
